PCSとは何ですか?

蓄電システムの「4本柱」の1つであるPCSについて、コア機能、種類、用途などを詳しく解説。

エネルギー貯蔵システムでは、PCS（Power Conversion System）、電池、BMS（電池状態の監視を担うBattery Management System）、EMS（Energy Management System、スケジュール戦略を立てる「頭脳」）とともに「4本柱」と呼ばれ、システムの正常な動作を確保する中核コンポーネントとなっています。エネルギー貯蔵システムの「エネルギーハブ」として、PCS は電力変換とインテリジェントなスケジューリングにおいて重要な役割を果たし、DC- 側の機器（バッテリー、太陽光発電モジュール）と AC- 側の機器（送電網、負荷）を接続するコアブリッジとして機能します。

PCSとは何ですか?エネルギー貯蔵システムの「エネルギー変換コア」

PCS、略称電力変換システムは本質的にバッテリーの充電と放電を制御するコアデバイスであり、ACとDC電力間の双方向変換を可能にします。これは、エネルギー貯蔵システムにおける電気エネルギーの流れの「不可欠なチャネル」でもあります。

簡単に言うと、バッテリーが電気エネルギーを貯蔵する「倉庫」だとすると、EMS（エネルギー管理システム）はコマンドを発行する「頭脳」、PCS（電力変換システム）は「輸送と変換」機能を組み合わせた「インテリジェントなコンベア ベルト」です。{0}EMS コマンドに厳密に従って、バッテリーから電力網または負荷に電気エネルギーを正確に供給し、同時に必要に応じて電気エネルギーの形式を変換し、AC 間の直接相互接続の問題を解決します。そしてDC機器。 PCSがなければ、蓄電システム内の電気エネルギーを効率よく循環させることができず、「電気エネルギーはあるのに、必要に応じて利用できない」のと同じことになります。

PCSの4つのコア機能が蓄電システムの効率的な運用をサポート

PCS は単なる「コンバータ」ではなく、変換、制御、保護、監視を統合した多機能デバイスです。{0}その 4 つの中核機能は、エネルギー貯蔵システムの動作サイクル全体に及びます。

1. 双方向エネルギー変換：電力適応問題の解決

電気は、交流（AC、電流の方向が周期的に変化する、送電網や家電製品で一般的に使用される）と直流（DC、バッテリーや太陽光発電モジュールによって蓄電/生成される、電流の方向が固定）に分けられます。これら 2 つは直接交換できません。 PCS の中心的な使命は、さまざまなデバイスのニーズに適応して、双方向変換を実現することです。

①充電モード（AC→DC）: 系統負荷が低い（夜間の電気料金が安い）または太陽光発電が過剰な場合、PCS は系統/太陽光発電システムによって生成された AC 電力を DC 電力に変換してバッテリーにエネルギーを充電して蓄え、「ピークシフト蓄電」を実現します。-

② 放電モード (DC→AC): 系統負荷が高いとき (日中の電気料金が高い) または停電の間、PCS はバッテリーに蓄えられた DC 電力を家庭用および産業用負荷で使用するため、または系統統合用に AC 電力に変換し、「オンデマンド」エネルギー アクセスを実現します。-

1. PCS（電源システム）は、リアルタイムの電力価格、発電量、電力消費量に基づいて動作モードを動的に調整し、エネルギー利用を最大化し、太陽光や風力などの再生可能エネルギー源の無駄を避けることができます。{1}

2. シームレスなオン-グリッド/オフ-グリッド切り替え: 電源の安定性を確保

PCS はオングリッドとオフグリッドの両方の動作モードをサポートしており、ミリ秒レベルの自動切り替えを実現できます。{2}これにより、重要なシナリオで継続的な電力供給を確実に行うことができます。

①オン-グリッド モード: グリッドと連携して、ソーラー/グリッド充電やバッテリーのグリッドへの放電などの機能を有効にします。産業用および商業用のユーザーは、オフピーク時に裁定取引を行い、ピーク時に放電することで電力コストを削減できます。{2}}

②オフ{0}} モード: 送電網が停止した場合、即座にオフ{1}} モードに切り替わり、バッテリ電力を使用して病院、データセンター、家庭の重要な負荷に電力を供給し、停電による損失を回避します。

③自動回復: グリッド電力が復旧すると、手動介入なしで自動的にオングリッド モードに戻り、スムーズな電力移行が実現します。{0}}

3. 包括的な安全保護: エネルギー貯蔵システムの防御を強化する

エネルギー変換中に、異常な電圧、電流、温度が発生すると、安全上のリスクが簡単に引き起こされる可能性があります。 PCS には、システムを保護するための複数の保護メカニズムが組み込まれています。

①過電圧/低電圧保護：バッテリーの過充電などにより安全範囲を超える電圧を検出すると、直ちに回路を遮断し、電圧が回復するとシステムが自動的に再起動します。

②過電流保護：過大な電流（短絡の前兆など）が発生した場合、機器の焼損を防ぐために回路を速やかに切断します。

③過熱保護：内部コンポーネントの温度をリアルタイムで監視します。過熱が発生した場合、システムは自動的に負荷を軽減するかシャットダウンし、冷却システム (ファン/液体冷却) を作動させて機器の損傷を防ぎます。

④短絡保護: 出力で短絡が発生した場合、回路はマイクロ秒以内に遮断され、障害が記録および報告され、リスクの拡大を防ぎます。

4. リアルタイムのデータ監視: 設備管理の可視化を実現

PCS は「データ コレクター」として、バッテリー電力、変換効率、電圧、電流、障害情報などのコア データをリアルタイムで収集し、このデータをディスプレイ画面、モバイル アプリ、またはクラウド プラットフォームを介してユーザーと EMS に同期します。スタッフは遠隔から設備の状態を監視でき、異常が発生した場合にはシステムが自動的に警報を発して保護を発動する「遠隔管理と早期警報」を実現します。

さまざまなエネルギー貯蔵シナリオに適応する 4 つの主要なタイプの PCS

アプリケーション シナリオの規模と要件に基づいて、PCS は 4 つの主要な技術ルートに分割され、それぞれが異なるシナリオに適応し、補完的な構造を形成します。

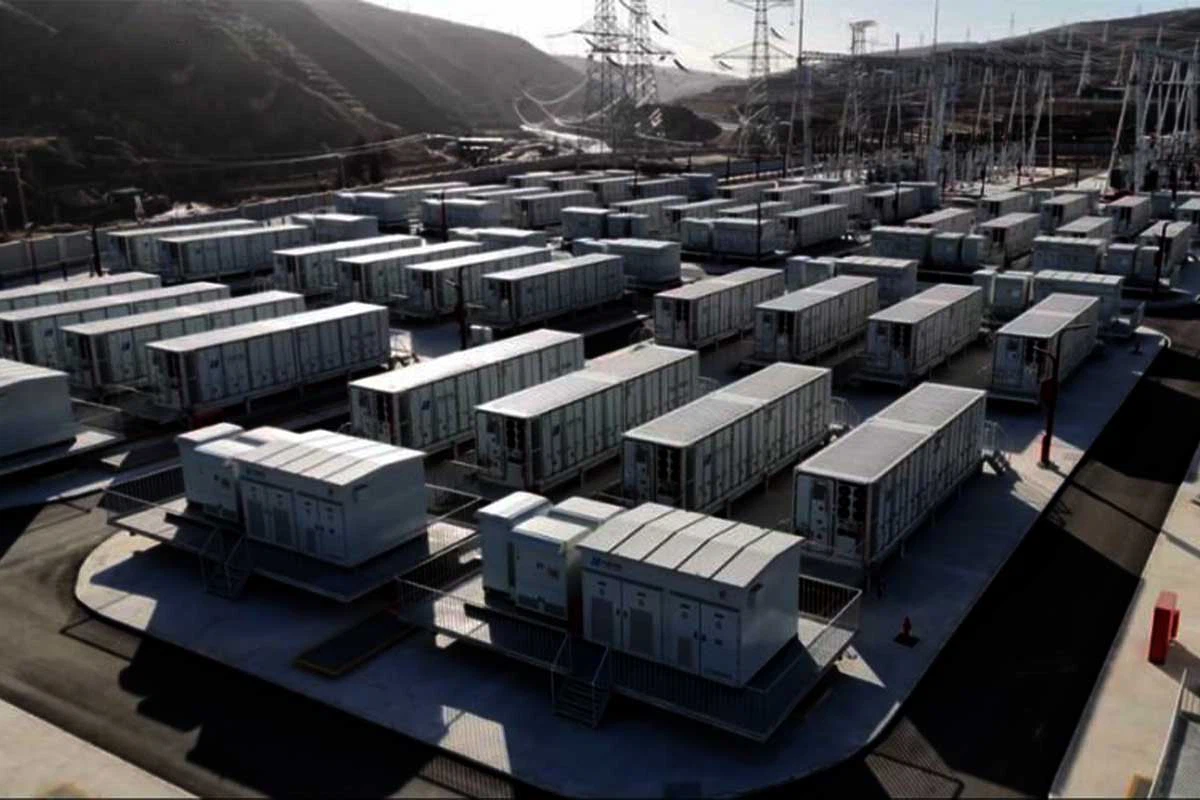

1. 集中型 PCS: 主に大容量と高出力を特徴としており、単一ユニットの出力は 500kW-6MW です。 10MW 以上の大規模-送電網-側エネルギー貯蔵発電所、および統合風力-太陽光-貯蔵プロジェクト（青海省の大規模エネルギー貯蔵発電所など）に適しています。-利点としては、高度な統合と低いユニットコストが挙げられ、大規模な集中型エネルギー貯蔵シナリオに適しています。

2. 分散型 PCS: 単一ユニットの電力が 10-250kW の低電力と柔軟な設計が特徴です。産業用および商業用エネルギー貯蔵、住宅用エネルギー貯蔵などの中小規模のシステムに適しています。利点としては、障害の影響範囲が狭いことが挙げられます。単一のバッテリに障害が発生してもシステム全体の動作には影響しないため、信頼性が高くなります。

3. 分散型 PCS: 柔軟性と容量のバランスをとり、250kW ～ 1.5MW の範囲の単一ユニット電力を備えています。5 ～ 50MW の中規模から大規模なエネルギー貯蔵発電所に適しており、特に高い信頼性が求められるプロジェクト（Huaneng Huangtai 100MW エネルギー貯蔵プロジェクトなど）に適しています。-

高-電圧カスケード PCS: 超-大規模-規模のシナリオ向けに設計されており、最大 5MW/10MWh の単一ユニット容量を備え、送電網側のエネルギー貯蔵および 50MW 以上の周波数調整/ピークカット発電所に適しており、送電網接続機能を備え、安定した送電網運用をより適切にサポートします。-

エネルギー分野全体をカバーする PCS の典型的な適用シナリオ

PCS アプリケーションはエネルギー貯蔵分野全体に及び、コア シナリオは次の 3 つの主要領域に集中しています。

1.再生可能エネルギーの消費量：PCSによるバッテリーの充放電調整により太陽光発電や風力発電の不安定性を解消し、発電変動を平滑化し、「風力・太陽光発電の抑制」（蓄電不足による余剰電力の無駄）を削減し、再生可能エネルギーの利用率を向上させる。

2.産業用、商業用、および住宅用エネルギー貯蔵: 産業用および商業用ユーザーは、PCS を通じて「ピークシフト充電および放電」を実現し、ピーク谷の価格差を利用して電気料金を削減できます。-住宅シナリオでは、PCS は太陽光発電と蓄電池を接続して「余剰電力を送電網に供給する自家発電と自家消費」を実現し、家庭の電力の自立性を向上させます。-

3.緊急電源およびマイクログリッド電源: 遠隔地や災害復興地域では、PCS を使用して独立したマイクログリッド (オフグリッド モード) を構築し、不安定なグリッド電源やディーゼル発電機を置き換えることができます。-病院やデータセンターなどの重要な場所では、PCS の高速スイッチング機能を利用して、停電時の継続的な電力供給を確保します。

2026 年の PCS 業界のトレンド: インテリジェントで効率的な、シナリオに基づいたアップグレード-

エネルギー貯蔵産業の急速な発展に伴い、PCS の反復とアップグレードの方向性は明らかです。 2026 年の主要なトレンドは 3 つの点に焦点を当てています。まず、グリッド接続機能 (VSG) PCS が標準化された製品となり、グリッド サポート機能が強化されます。 2 つ目は、太陽光発電-ストレージの統合、エネルギー ストレージ-の充電相乗効果、仮想発電所（VPP）などの多様なニーズに適応するために、製品が特定のシナリオに合わせてセグメント化されることです。 3 番目は、変換効率を向上させてコストを削減するために炭化ケイ素 (SiC) デバイスに依存しており、システム統合機能が企業にとって競争上の主要な利点となっています。
